优化效果

原来，attention部分的计算量和中间激活占用显存的复杂度都是$O(N^2)$

计算量部分原来QK矩阵乘和attn_score@V矩阵乘的计算量，复杂度都是$O(N^2)$；中间激活因为中间有一个attn_score，所以复杂度也是$O(N^2)$

现在，attention部分的中间激活占用显存的复杂度变为$O(N)$，计算量的复杂度没有变但是通过减少访存加快了计算速度，而且fa与原attention完全等价

具体过程

flash-attention还是基于kernel融合的思想，将QK矩阵乘法、mask、softmax、dropout合并成一个kernel，这样不仅减少了中间变量对显存的占用，而且也减少了计算过程中的访存

一些符号表示：

  • $S_{ij}=Q_i \times K_j^T$，Q分块和K分块的乘积，形状为$[B_r, B_c]$

  • $\widetilde{m}{ij}=rowmax(S{ij})$：对分块$S_{ij}$而言，得到其每行的最大值，形状为$[B_r, 1]$

  • $\widetilde{P}{ij}=e^{S{ij}-\widetilde{m}{ij}}=e^{S{ij}-rowmax(S_{ij})}$：每个分块$S_{ij}$减去其局部rowmax $\widetilde{m}_{ij}$，形状为$[B_r, B_c]$

  • $\widetilde{l}{ij}=rowsum(\widetilde{P}{ij})=rowsum(e^{S_{ij}-rowmax(S_{ij})})$：对$\widetilde{P}_{ij}$而言，按行求和，形状为$[B_r, 1]$

  • $m^{new}i=max(\widetilde{m}{i0}, \widetilde{m}{i1}, … , \widetilde{m}{ij})=rowmax(concat(S_{i0}, S_{i1}, … , S_{ij}))$：即$contcat(S_{i0}, S_{i1}, … , S_{ij})$这j+1个分块的每行的最大值，形状为$[Br, 1]$

  • $m_i$：$m_i^{new}$位于SRAM上，将$m_i^{new}$写回到HBM就是$m_i$，初始化$m=-\infty$

  • $l^{new}i=e^{m_i-m_i^{new}}l_i + e^{\widetilde{m}{ij}-m_i^{new}} \widetilde{l}{ij}=rowsum[e^{S{00}-max(\widetilde{m}{00},…,\widetilde{m}{0j})}] + … + rowsum[e^{S_{0j}-max(\widetilde{m}{00},…,\widetilde{m}{0j})}]$：

  • $l_i$：$l_i^{new}$位于SRAM上，将$l_i^{new}$写回到HBM就是$l_i$，初始化$l=0$

如果不使用flash-attention，具体过程为：

  1. $S = Q K ^T $
  2. $P = softmax(S+mask)$
  3. $O = P V$

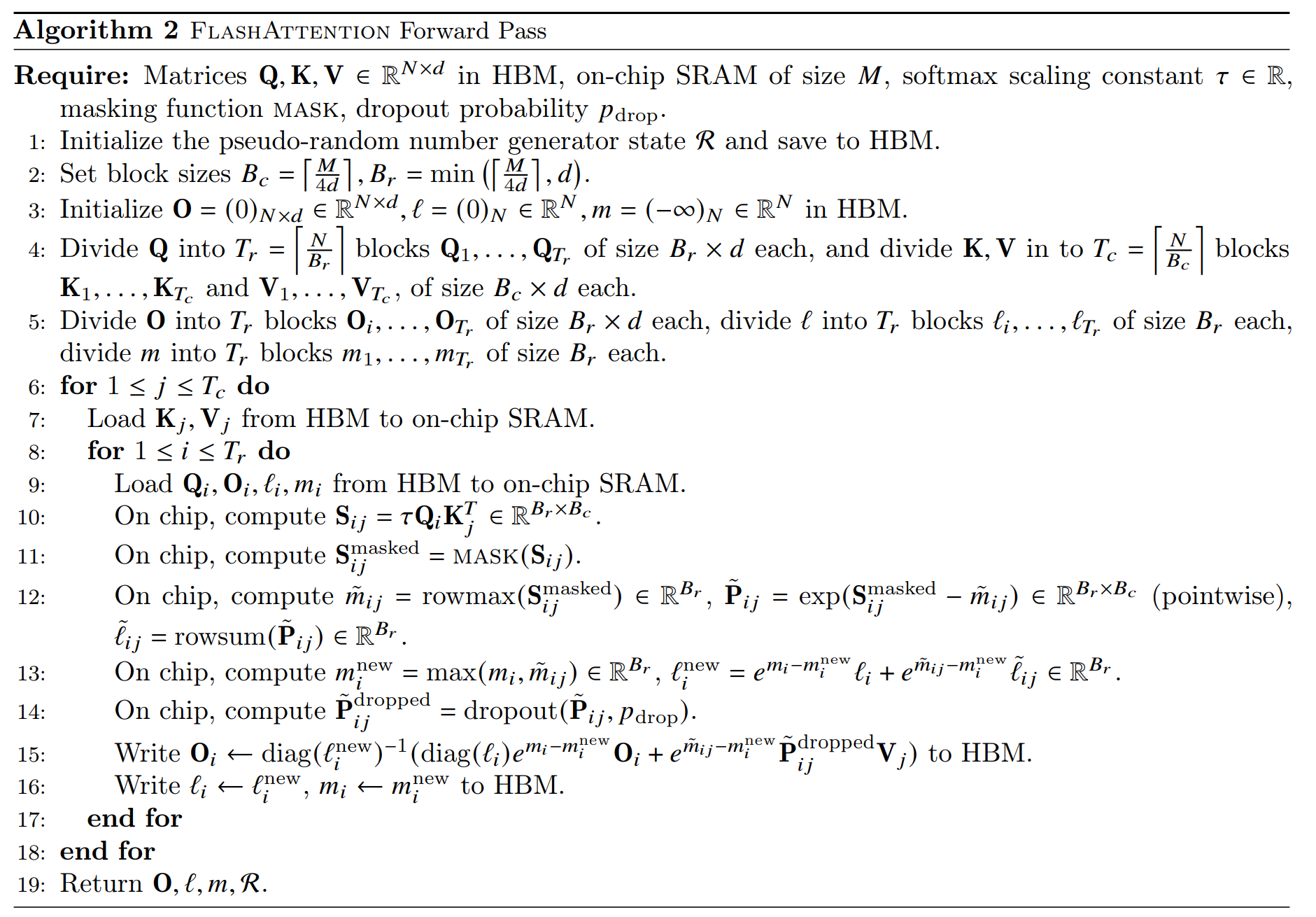

如果使用flash-attention，前向过程为：

image-20240916230932000

大致过程为：

FA
  1. 首先对QKV进行分块，K、V分块方法相同（V的分块图中没画出来），首先可以计算$S_{ij}=Q_i\times K_j^T$。因为对QKV进行了分块，所以每次SRAM上能保留$S_{ij}$和$\widetilde{P}_{ij}$（橙黄色表示存储在SRAM上；橙红色表示虽然也存储在SRAM上，但是这些部分每次outer loop会写回到HBM中）
  2. 如果有mask，此时对$S_{ij}$进行mask
  3. 使用一个局部变量$\widetilde{m}{ij}$和一个全局变量$m$（或者说$m^{new}$，$m^{new}$的值在SRAM上，但是每次outer loop会写回到HBM中）来记录分块$S{ij}$局部rowmax和中间遍历过的分块$S_{i:}$的历史rowmax
  4. 然后基于分块$S_{ij}$计算局部的safe softmax的分子部分，即$e^{S_{ij}-rowmax(S_{ij})}$，safe softmax的分子部分累加就是分母部分，这样，就得到了一个针对分块$S_{ij}$的、局部的safe softmax的分母$\widetilde{l}{ij}$，和 一个 遍历过的历史分块$S{i:}$的 safe softmax分子部分的 累加和$l^{new}$（注意断句，写公式有点晦涩难懂，用语言描述又不太好描述），局部的$\widetilde{l}{ij}$就是用来更新全局的$l$（或者说$l^{new}$，$l^{new}$的值在SRAM上，但是每次outer loop会写回到HBM中），对$\widetilde{l}{ij}$举一个例子：
    • 当j=0，i=0时，$l_0^{new}=e^{m_0-m_0^{new}} l_0+e^{\widetilde{m}{00}-m_0^{new}} \widetilde{l}{00}=\widetilde{l}_{00}$
    • 当j=1，i=0时，$l_0^{new} = rowsum(e^{S_{00}-max⁡(\widetilde{m}{00}, \widetilde{m}{01})})+rowsum(e^{S_{01}-max⁡(\widetilde{m}{00}, \widetilde{m}{01})})$
  5. 然后对$\widetilde{P}_{ij}$进行dropout
  6. 然后相当于要进行$O+=\widetilde{P}_{ij} V_i$了，对于算法的第15行，可以使用分配律拆开看，其中有两个操作：
    1. 后半部分：对于当前的$\widetilde{P}{ij} V_i$相乘，$\widetilde{P}{ij}$中减去的是分块$S_{ij}$局部的rowmax，需要调整到 此时已经见过的、所有分块$S_{i:}$的rowmax，就是第15行后半部分中$e^{\widetilde{m}_{ij}-m_i^{new}}$的意思
    2. 前半部分：调整上一次的$O$，先乘旧的$l_i$恢复到safe softmax的分子部分，然后乘以$e^{m_i-m_i^{new}}$更新一下safe softmax分子部分中减去的全局rowmax，最后再除以当前的safe softmax的分母

（反向过程还是看别的博客吧）

简要分析

首先分析一下fa的FLOPs（只分析大块的矩阵乘法，其他小的操作就不计算了）：

  • 一开始的$Q_i K^T_j$矩阵相乘，其中$Q_i$的形状为$[B_r, d]$，$K_j^t$的形状为$[d, B_c]$，此时FLOPs=$2d \times B_r \times B_c$
  • 后面计算O的时候有一个$\widetilde{P}{ij} V_i$矩阵相乘，其中$\widetilde{P}{ij}$的形状为$[B_r, B_c]$，$V_i$的形状为$[B_c, d]$，此时FLOPs=$2B_c \times B_r \times d$一共进行了$\frac{N}{B_r} \times \frac{N}{B_c}$次上面的循环，所以FLOPs=$4N^2d$，如果d远小于N，则计算复杂度就变成了$O(N^2)$，计算复杂度相比于standard attention没有变化

然后再分析一下显存占用（显存占用说的是HBM上的显存占用，假设计算精度为$w$ Bytes）

  • HBM上需要维护一个全局的rowmax和expsum，占用显存为$w\times N$
  • 然后还要存储一个最后的输出$O$，占用显存为$wNd$，但是这个部分是必须的
  • 因此，显存占用的复杂度为$O(Nd)$（或者$O(N)$，如果不考虑$O$的话）。standard attention需要保存中间的$S, P$，显存占用复杂度为$O(N^2)$

fa相对于standard attention一个优势，在于减小了计算过程中的访存量，最后来分析一下访存次数：

  • standard attention
    • 从HBM中读取Q，K（形状都是$[N, d]$），访存量=$wNd$，计算$S=QK^T$，然后向HBM中写回S（形状为$[N, N]$），访存量=$wN^2$
    • 从HBM中读取S，访存量=$w N^2$，计算$P=softmax(S)$，向HBM中写回P，访存量=$w N^2$
    • 从HBM中读取P（形状为$[N, N]$）、V（形状为$[N, d]$），访存量=$w N^2 + wNd$，计算$O=PV$，向HBM中写回O（形状为$[N, d]$），访存量=$wNd$
    • 总的访存量=$w(3Nd+4N^2)$，如果d远小于N，则访存量的复杂度变成了$O(N^2)$
  • flash attention（分析时将inner loop作为一个整体进行分析，就像上面示意图画的那样）
    • 从HBM中读取分块$Q_i, i=0, …, T_r -1$，读取分块$K_j$，访存量=$w(Nd+B_c d)$；后面$S_{ij}, \widetilde{P}_{ij}$不需要写回HBM；$m, l$只是一个向量，数据量很少，忽略；再后面读取和写入分块$O_i, i = 0, …,T_r =1$，访存量=$w(2\times Nd)$
    • outer loop共有$\frac{N}{B_c}=T_c$次，总的访存量=$w\times \frac{N}{B_c} \times (Nd + B_cd + 2Nd)=w(Nd+\frac{3N^2d}{B_c})=w(T_c+1)Nd$
    • 比如N=1024，d=64，B=64，standard_attention访存量-flash_attention访存量=$w(3Nd+4N^2-Nd-\frac{3N^2d}{B_c})=w(2Nd+(4-\frac{3d}{B_c})N^2)=w(2Nd+N^2)$，可以看出少了很多访存

实际使用

接口返回值

flash-attention开源代码中，针对不同qkv、是否是varlen、是否需要kv_cache等不同需求封装了不同的接口，这里说一下返回值。这些接口的返回值都相同，除了返回输出的$O$之外，如果设置了return_attn_probs=True，还会返回softmax_lse和S_dmask：

  • softmax_lse（形状$[nheads, seqlen]$）：在计算$S=\frac{QK^T}{scale}$之后，会得到形状为$[bs, seqlen, seqlen]$的方阵S，在计算softmax的过程中，需要按行求和，得到一个列向量，然后再取log，写成表达式即为：$softmax_lse=log[\sum_je^{S_{ij}}]$，注意不是$softmax_lse=log[\sum_je^{S_{ij}-rowmax(S_{ij})}]$，参考issue：What’s the exactly formula of softmax_lse? #404
  • S_dmask（形状$[bs, nheads, seqlen, seqlen]$）：就是返回$P=softmax(\frac{QK^T}{scale}+mask)$的这个P矩阵

varlen attention

特别的，这里再说一下flash_attn_varlen_func等一些支持varlen的接口，其函数形参中还有cu_seqlens_q、cu_seqlens_k、max_seqlen_q、max_seqlen_k等特有的参数。这里介绍一些varlen是什么。

varlen即变长序列，产生的背景是”数据拼接“，即LLM使用的训练数据集中，长度较短的序列占大多数，这些短序列为了能够符合Transformer固定长度的输入，就要进行padding，序列越短，padding越多，而我们不太想要padding，padding只是无奈之举。此时，我们可以使用varlen特性，简单来说就是将多个短序列拼接成一个长序列，但是还是每个短序列自己内部计算注意力，短序列之间是隔离的，这样减少了padding，节省计算量和显存。

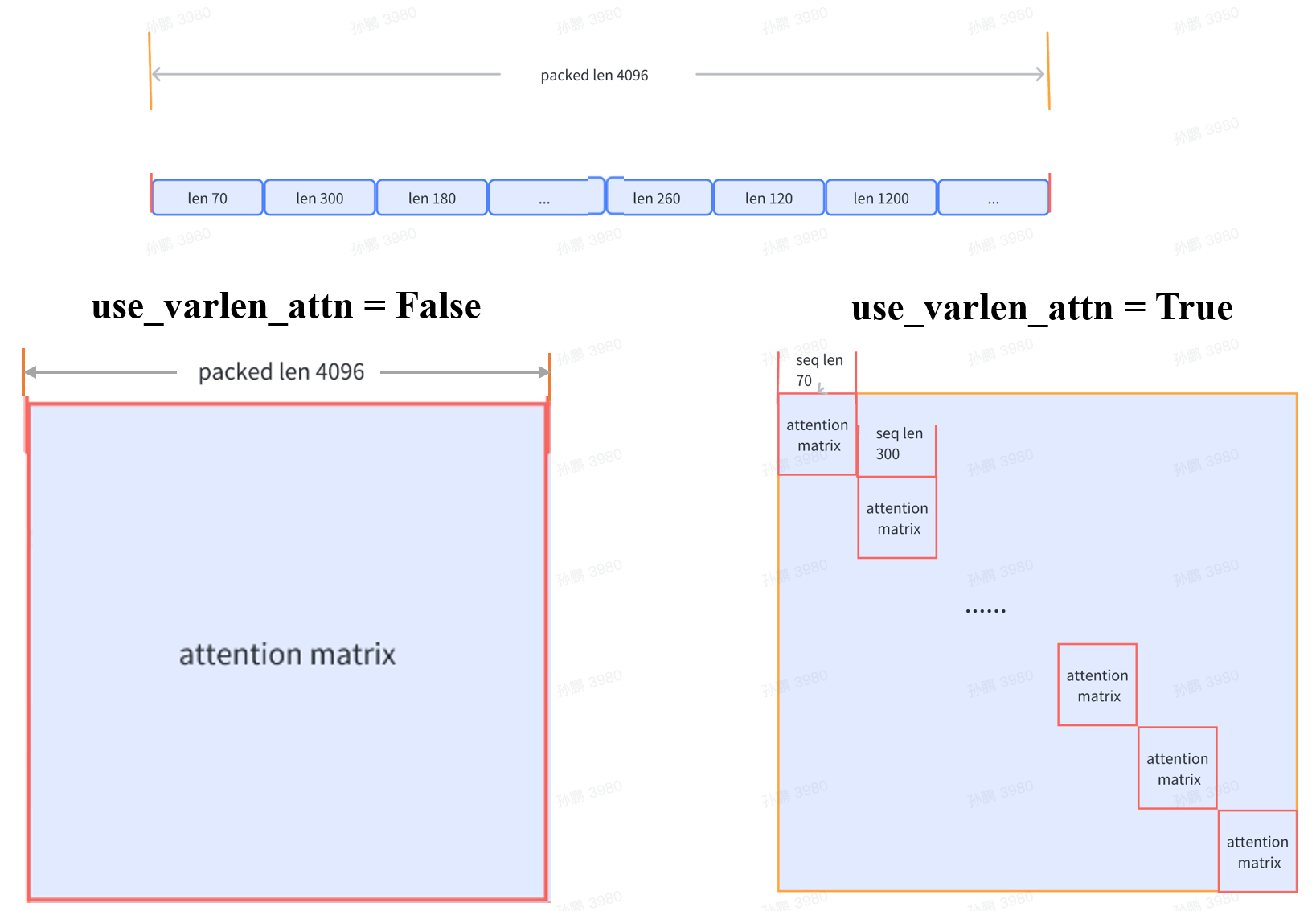

这里举个例子（参考），比如一些短序列长度分别是：70，300，180， …，260，120，1200，…等，attention固定输入长度是4096，此时我们将这些短序列拼接起来，使用varlen_attn后，就像右图所示，每个短序列自己内部计算attention，短序列之间不计算attention（否则就像左图这样，白白多了很多浪费的计算）

XTuner

为了实现varlen特性，需要对接口有一些调整。比如不使用varlen的flash_attn接口中，传入的Q、K、V的形状一般为$[bs, seqlen, nheads, head_dim]$（K和V的nheads可以少于Q的nheads，此时就是GQA/MQA）。在使用varlen的flash_attn接口中，主要有两点变化：

  • Q、K、V的形状一般为$[total_seq, nheads, head_dim]$，这里将多个batch拼接起来，拼起来的长度为$total_seq$
  • 多了cu_seqlens_q、cu_seqlens_k、max_seqlen_q、max_seqlen_k等特有的参数
    • cu_seqlens_q是对每个短序列的Q的长度的exclusive_scan，作用就是找到原来每个batch的起始点（offset），比如上面的例子，此时cu_seqlens_q=[0, 70, 370, 550, ... ]，如果cu_seqlens_q的形状为$[batch_size+1]$，则需要在最后拼接上序列Q的总长度
    • max_seqlen_q好理解，就是短序列的Q的最长长度

在具体实现中，对每个序列的每个head分别launch kernel，来实现并行计算，这个过程中要通过cu_seqlens_q来确定对应Q的start_idx和end_idx。
